Überspannungsschutz, Typ II, 275 V AC, 20 kA, austauschbare Patrone, 4-polig

Überspannungsschutzgerät, Typ II, 275 V AC, 20 kA, austauschbare Einlage, 4-polig

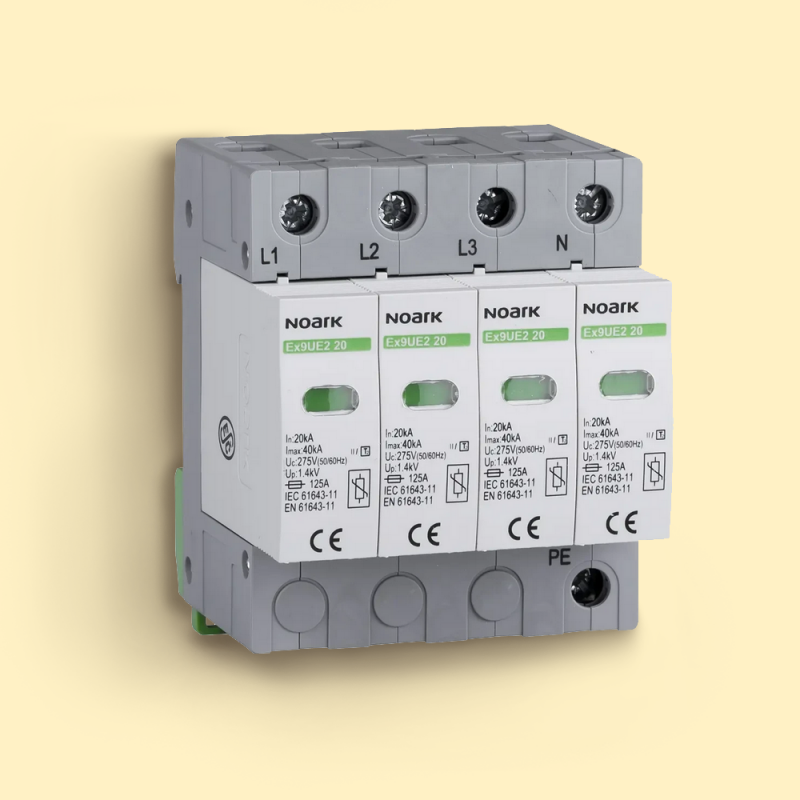

Das Überspannungsschutzgerät Ex9UE2 ist ein fortschrittliches Überspannungsschutzgerät der Klasse II, das für den Betrieb bei einer Spannung von 275 V AC optimiert ist und eine Entladungskapazität von 20 kA (8/20 μs) aufweist. Dieses 4-polige Überspannungsschutzgerät ist für photovoltaische Systeme bestimmt und bietet einen wirksamen Schutz vor transienten Überspannungen, die durch schnelles Schalten oder indirekte Blitzeinschläge (Resteffekte) verursacht werden.

Die Ex9UE2-Serie entspricht den Standards der Klasse II (Typ 2, T2, C) und wurde gemäß EN 61643-11 getestet. Es wird empfohlen, diese Art von SPD alle 10-20 Meter Kabel Länge zu installieren, insbesondere an Haupt- und sekundären Verteilungstafeln. Es arbeitet effizient mit SPDs der Klasse I aus der Ex9UE1-Serie zusammen und bietet einen umfassenden Systemschutz.

Die Konstruktion auf Basis von Metalloxid-Varistoren gewährleistet eine kurze Reaktionszeit. Das modulare Design mit austauschbaren Einlagen ermöglicht einen schnellen und einfachen Austausch der Funktionsmodule, falls die Lebensdauer der MOV aufgrund häufiger Spannungsspitzen überschritten wird.

Allgemeine Parameter:

Typ: II (Klasse II, T2, C) Nennableitstrom: 20 kA (8/20 μs) pro Modul, 40 kA für das NPE-Modul Maximale kontinuierliche Betriebsspannung (Uc): von 275 V bis 440 V AC Verbindung: 4+0 Modulstecker-Konstruktion Mit und ohne Fernsignalisierungskontakt Gerätestatusanzeige Mechanische Parameter:

Gerätebreite: 17,5 mm (pro Pol/Modul) Gerätehöhe: 83 mm (89 mm mit Schienenclip) Rahmengröße: 45 mm Montageart: Fest Montage: Einfache Montage auf einer 35 mm DIN-Schiene Montageposition: Frei wählbar Schutzgrad: IP40, Anschlüsse IP20 Anschlüsse: Verbundener Aufzug + Offenes Kiefer, M5 Schrauben Anschlusskapazität: 2,5 - 35 mm² Anzugsmoment der Anschlüsse: 2 - 3,5 Nm Anschlusskapazität des Fernsignalisierungskontakts: 0,14 - 1,5 mm² Innenbereich Umgebungstemperatur: -40 - +80 °C Höhe: ≤ 2000 m Relative Luftfeuchtigkeit: 30-90% Gewicht (pro Pol): 0,11 kg Abmessungen:

9,5x8x7,5
