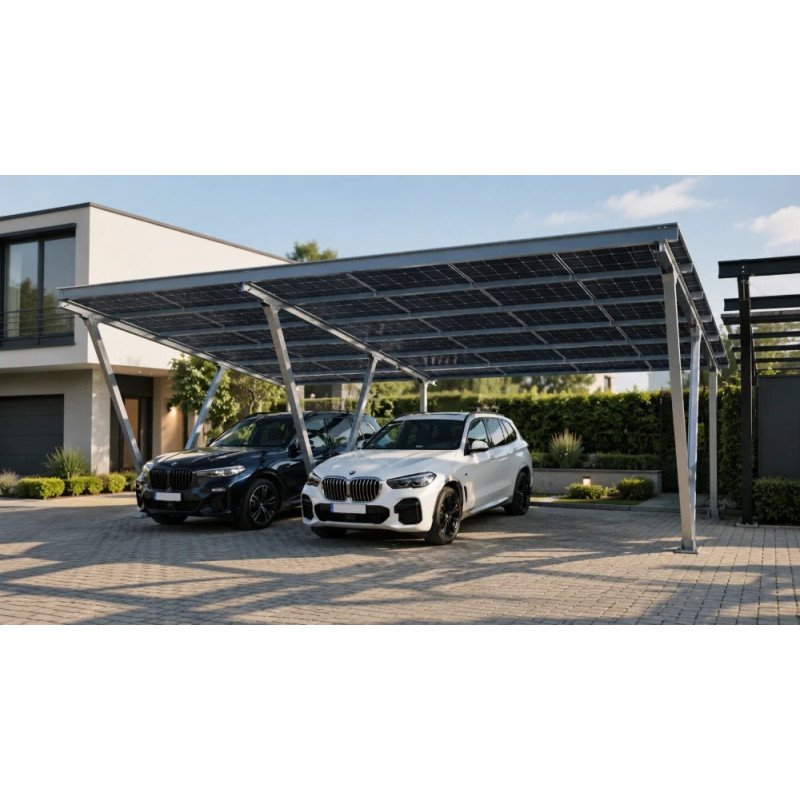

Carport VICA 2 + 1 – asymetryczna wiata fotowoltaiczna na 3 samochody i 24 panele PV

Carport VICA 2 + 1 w wariancie asymetrycznym to konstrukcja fotowoltaiczna przeznaczona do zadaszenia 3 stanowisk parkingowych i montażu 24 paneli PV. Wszystkie miejsca znajdują się w obrębie jednej, spójnej konstrukcji, co pozwala połączyć funkcję zadaszenia z produkcją energii elektrycznej.

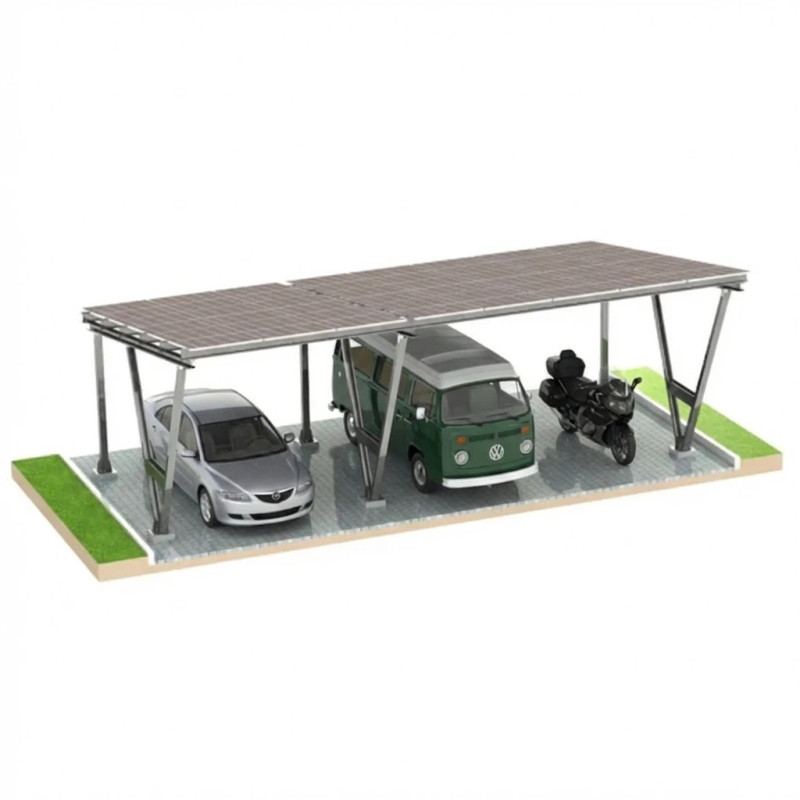

Ten model sprawdzi się m.in. w gospodarstwach domowych posiadających dwa samochody oraz skuter, motocykl lub przyczepę, w gospodarstwach rolnych z różnorodną flotą pojazdów, a także w firmach korzystających z dwóch samochodów osobowych i jednego pojazdu dostawczego.

Jedna konstrukcja oznacza jedną instalację fotowoltaiczną o mocy 9–12 kWp oraz jednolitą estetykę całej przestrzeni. Takie rozwiązanie pozwala również ograniczyć koszty i uprościć organizację prac w porównaniu z realizacją kilku oddzielnych projektów.

Logistyka i transport

Zestaw konstrukcyjny waży około 1153 kg i jest dostarczany transportem paletowym pod wskazany adres – bezpośrednio do klienta lub na plac budowy.

• Waga zestawu: ok. 1153 kg

• Sposób dostawy: transport paletowy

• Faktura: przesyłana drogą elektroniczną po nadaniu przesyłki

• Dokumentacja techniczna: dostarczana w pakiecie z konstrukcją

Asymetryczny układ wiaty wymaga starannego zaplanowania fundamentów. Należy uwzględnić nieregularny rozkład obciążeń przenoszonych przez dach, szczególnie w lokalizacjach górskich, gdzie istotne znaczenie ma obciążenie śniegiem. Przyjęte założenia zostały uwzględnione w projekcie i przedstawione na rysunkach DXF dołączanych do konstrukcji.

Parametry wytrzymałościowe

Konstrukcja została zaprojektowana z uwzględnieniem następujących obciążeń:

• Obciążenie wiatrem: do 28 m/s (100,8 km/h)

• Obciążenie śniegiem: do 1,4 kN/m² (ok. 143 kg/m²)

Podane wartości odpowiadają warunkom występującym w większości lokalizacji na terenie Polski i krajów Unii Europejskiej, z wyłączeniem terenów wysokogórskich oraz bezpośrednich pasów przybrzeżnych.

Konstrukcja spełnia wymagania klasy wykonania EXC2. Potwierdzeniem jest certyfikat EN 1090-1, dostarczany wraz z produktem.

Szczegółowe parametry techniczne

Poniższe dane obejmują najważniejsze informacje dotyczące wymiarów, materiałów i parametrów projektowych, przydatne podczas przygotowywania instalacji, oferty handlowej lub konsultacji z biurem projektowym.

Materiał konstrukcji i zabezpieczenie antykorozyjne

Konstrukcja wykonana jest z profili stalowych S350GD, charakteryzujących się minimalną granicą plastyczności na poziomie 350 MPa. Profile zabezpieczono obustronną powłoką Magnelis ZM310, produkowaną przez ArcelorMittal.

Powłoka zawiera cynk, 3,5% aluminium oraz 3% magnezu. Dodatek magnezu wspomaga mechanizm samozaleczania krawędzi powstałych podczas cięcia materiału.

Deklarowana odporność antykorozyjna Magnelis jest około 3 razy wyższa niż w przypadku klasycznego ocynku ogniowego. Powłoka dobrze sprawdza się w środowiskach narażonych na działanie chlorków, np. soli drogowej i atmosfery nadmorskiej, a także w środowiskach amoniakalnych, takich jak gospodarstwa rolne i obiekty hodowlane.

Do łączenia elementów zastosowano stal nierdzewną A2-70. Dobór materiałów i zabezpieczeń ma na celu zapewnienie długotrwałej eksploatacji konstrukcji przy ograniczonej konieczności konserwacji.

Stosowane normy i standardy

• EN 1090-1, EN 1090-2, EN 1090-4 – wykonywanie konstrukcji stalowych i aluminiowych

• PN-EN 1991-1-3 (Eurokod 1) – obciążenia śniegiem

• PN-EN 1991-1-4 (Eurokod 1) – obciążenia wiatrem

• PN-EN 1993-1-8 (Eurokod 3) – projektowanie połączeń stalowych

• ISO 9001 – system zarządzania jakością

Zawartość zestawu VICA 2 + 1

W komplecie znajdują się wszystkie podstawowe elementy konstrukcji oraz dokumentacja potrzebna do jej montażu:

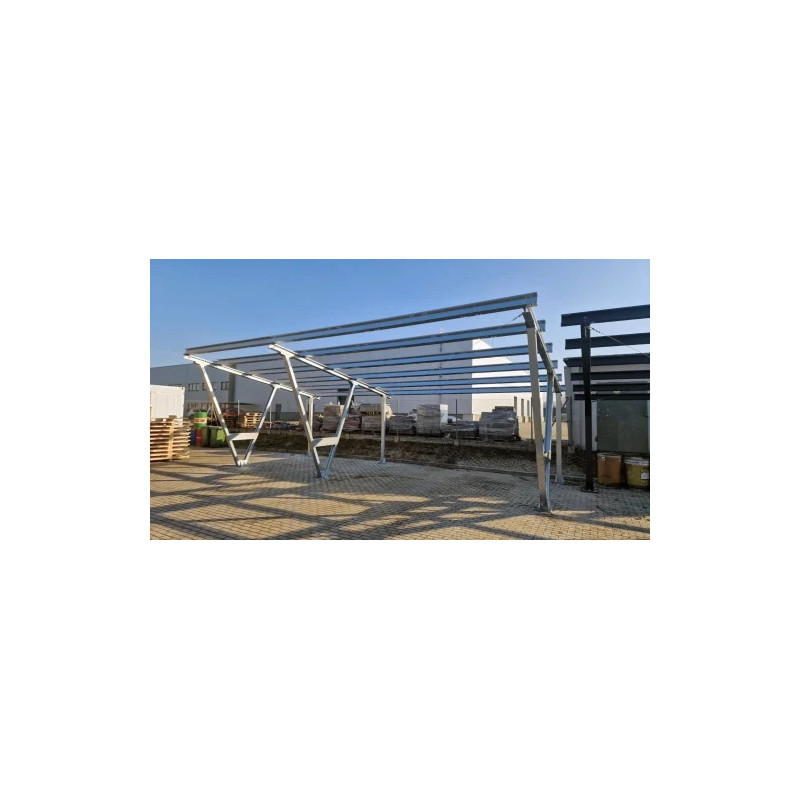

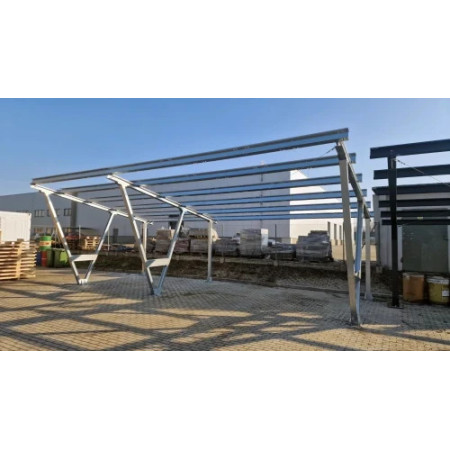

• Komplet profili stalowych: słupy, belki i wzdłużniki dla wariantu 2 + 1 (asymetrycznego)

• 24 komplety regulowanych klem bocznych do mocowania paneli PV

• Pełny zestaw elementów złącznych ze stali nierdzewnej A2-70

• Ilustrowana instrukcja montażu krok po kroku

• Komplet dokumentacji projektowej obejmujący rysunki DXF, certyfikaty EN 1090-1 i ISO 9001 oraz dokumentację GPSR

Elementy do dokupienia osobno

Do uruchomienia kompletnej instalacji fotowoltaicznej należy osobno zakupić:

• Panele PV – do 24 sztuk, maksymalne wymiary 1140 × 1950 mm, grubość 30–40 mm

• Falownik oraz opcjonalnie optymalizatory mocy

• Okablowanie DC, złącza MC4 i zabezpieczenia zgodnie z projektem instalacji

• Aparaturę AC, w tym rozłącznik, ogranicznik przepięć i zabezpieczenia różnicowoprądowe

Carport VICA 2 + 1 – funkcjonalne zadaszenie z fotowoltaiką

Carport VICA 2 + 1 w wariancie asymetrycznym to rozwiązanie dla użytkowników, którzy potrzebują zadaszenia trzech stanowisk parkingowych i chcą wykorzystać jego powierzchnię do montażu instalacji fotowoltaicznej. Konstrukcja umożliwia rozmieszczenie 24 paneli PV i uzyskanie instalacji o mocy 9–12 kWp.

Połączenie stali S350GD, powłoki Magnelis ZM310 oraz elementów złącznych ze stali nierdzewnej A2-70 tworzy konstrukcję przeznaczoną do zastosowań prywatnych, rolniczych i firmowych.
