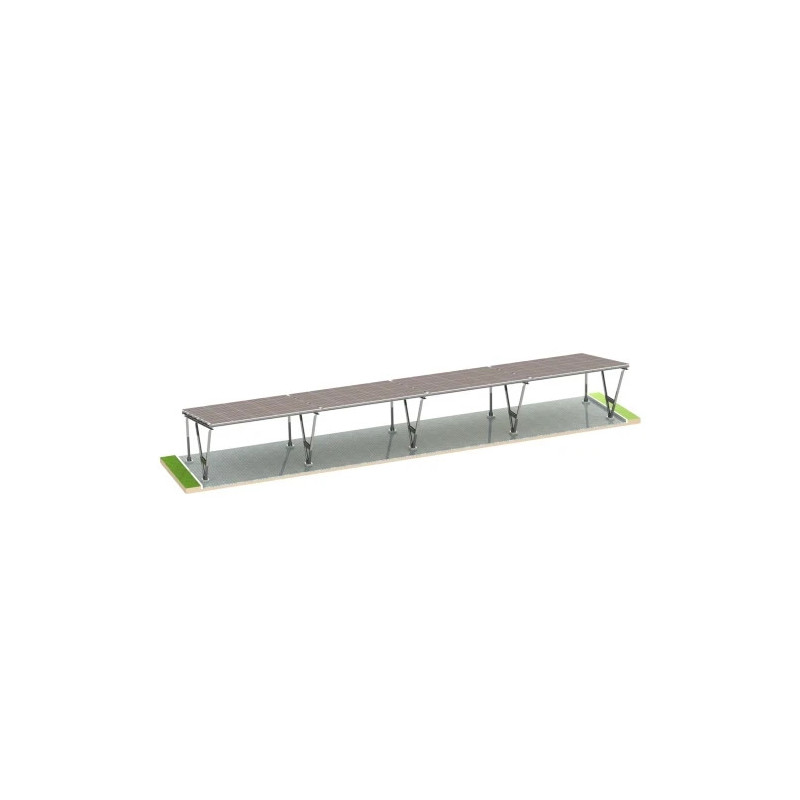

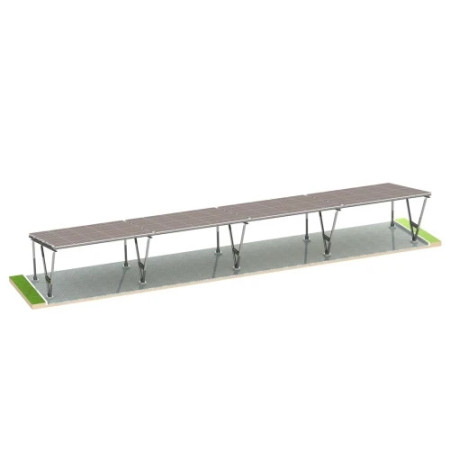

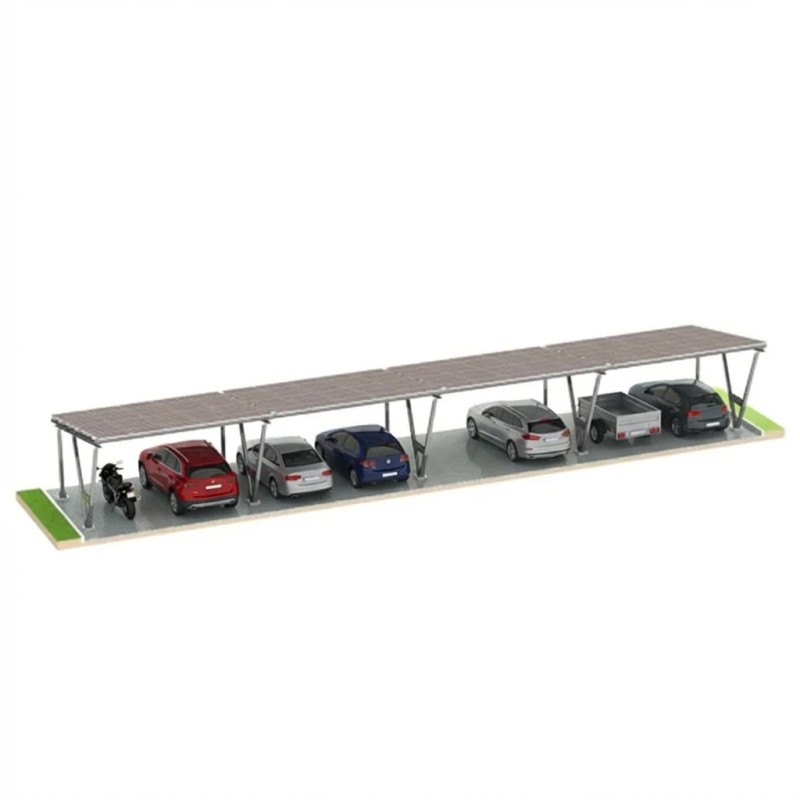

Carport VICA 4x2 – wiata fotowoltaiczna na 8 samochodów z 60 panelami PV

Carport VICA 4x2 to wariant konstrukcji VICA przeznaczony do stworzenia ośmiu stanowisk parkingowych z możliwością montażu 60 paneli fotowoltaicznych. Wszystkie miejsca znajdują się w jednym ciągu konstrukcyjnym, co pozwala uzyskać spójną wizualnie przestrzeń parkingową i zintegrować ją z instalacją PV.

To rozwiązanie sprawdzi się na parkingach firmowych, przy flotach samochodów służbowych, w hotelach średniej wielkości oraz na terenach dużych wspólnot mieszkaniowych. Jedna wspólna konstrukcja umożliwia wykonanie instalacji fotowoltaicznej o mocy 24–30 kWp. Dzięki temu można połączyć funkcję zadaszenia parkingowego z produkcją energii słonecznej, jednocześnie ograniczając konieczność realizowania kilku niezależnych projektów montażowych.

Logistyka i transport

Zestaw konstrukcyjny waży około 2644 kg i jest dostarczany transportem paletowym pod wskazany adres – bezpośrednio do klienta lub na plac budowy.

Faktura przesyłana jest mailowo po nadaniu przesyłki, a dokumentacja techniczna dostarczana jest w paczce razem z konstrukcją.

W przypadku ośmiu stanowisk parkingowych szczególnie ważne jest odpowiednie przygotowanie podłoża. W zestawie dokumentacji znajdują się rysunki wykonawcze fundamentów punktowych. W przypadku obiektów przemysłowych i komercyjnych przed montażem często przeprowadza się również geotechniczną ocenę gruntu, aby właściwie przygotować inwestycję.

Parametry wytrzymałościowe

Konstrukcja została zaprojektowana z uwzględnieniem obciążenia wiatrem do 28 m/s (100,8 km/h) oraz obciążenia śniegiem do 1,6 kN/m² (około 163 kg/m²).

Podane wartości odpowiadają warunkom występującym w większości lokalizacji w Polsce i krajach UE, z wyłączeniem terenów wysokogórskich oraz bezpośrednich pasów przybrzeżnych.

Klasa wykonania konstrukcji EXC2 jest potwierdzona certyfikatem EN 1090-1, dostarczanym wraz z konstrukcją.

Szczegółowe dane techniczne

Poniższe zestawienie obejmuje najważniejsze parametry konstrukcji, materiałów oraz systemu mocowania paneli. Dane mogą być wykorzystane podczas przygotowywania projektu instalacji, oferty handlowej lub uzgodnień z biurem projektowym.

Materiał konstrukcji i ochrona antykorozyjna

Profile stalowe wykonano ze stali konstrukcyjnej S350GD, której minimalna granica plastyczności wynosi 350 MPa. Elementy są obustronnie pokryte powłoką Magnelis ZM310, zawierającą cynk, 3,5% aluminium oraz 3% magnezu. Powłoka jest produkowana przez ArcelorMittal.

Zastosowana powłoka zapewnia wysoką odporność na korozję. Według deklarowanych parametrów produktu jej odporność jest około trzykrotnie wyższa niż w przypadku klasycznego ocynku ogniowego. Magnez wspomaga mechanizm samozaleczania krawędzi po cięciu, zwiększając ochronę miejsc narażonych na korozję.

Magnelis dobrze sprawdza się w środowiskach zawierających chlorki, takich jak obszary, w których stosuje się sól drogową, oraz tereny nadmorskie. Wykazuje również dobrą odporność w atmosferach amoniakalnych, spotykanych między innymi w gospodarstwach rolnych i obiektach hodowlanych.

Elementy złączne wykonano z austenitycznej stali nierdzewnej A2-70. Połączenie stalowej konstrukcji, powłoki antykorozyjnej i nierdzewnych elementów złącznych zaprojektowano z myślą o wieloletniej eksploatacji i ograniczeniu konieczności konserwacji.

Stosowane normy i standardy

Przy produkcji konstrukcji stosowane są następujące normy i standardy:

• EN 1090-1, EN 1090-2, EN 1090-4 – wykonywanie konstrukcji stalowych i aluminiowych.

• PN-EN 1991-1-3 (Eurokod 1) – obciążenia śniegiem.

• PN-EN 1991-1-4 (Eurokod 1) – obciążenia wiatrem.

• PN-EN 1993-1-8 (Eurokod 3) – projektowanie połączeń stalowych.

• ISO 9001 – system zarządzania jakością.

Co zawiera zestaw?

Komplet przeznaczony do wariantu 4x2 obejmuje elementy potrzebne do montażu konstrukcji:

• Komplet profili stalowych: słupy, belki i wzdłużniki.

• 60 kompletów regulowanych klem bocznych do mocowania paneli fotowoltaicznych.

• Pełny zestaw elementów złącznych ze stali nierdzewnej A2-70.

• Obrazkową instrukcję montażu przedstawiającą kolejne etapy prac.

• Komplet dokumentacji projektowej: rysunki DXF, certyfikaty EN 1090-1 i ISO 9001 oraz dokumentację GPSR.

Co należy dokupić osobno?

Do wykonania kompletnej instalacji fotowoltaicznej potrzebne będą dodatkowe elementy, które nie wchodzą w skład zestawu konstrukcyjnego:

• Panele fotowoltaiczne PV – do 60 sztuk, o maksymalnych wymiarach 1140 × 1950 mm i grubości 30–40 mm.

• Falownik oraz, w razie potrzeby, optymalizatory mocy.

• Okablowanie DC, złącza MC4 i zabezpieczenia dobrane zgodnie z projektem instalacji.

• Aparatura AC, w tym rozłącznik, ogranicznik przepięć i zabezpieczenia różnicowoprądowe.

VICA 4x2 – osiem stanowisk parkingowych i energia słoneczna

Carport VICA 4x2 to rozwiązanie dla firm, hoteli i dużych wspólnot mieszkaniowych, które chcą połączyć zadaszenie ośmiu miejsc parkingowych z możliwością produkcji energii elektrycznej z fotowoltaiki. Konstrukcja ze stali S350GD, powłoka Magnelis ZM310 oraz elementy złączne ze stali nierdzewnej A2-70 tworzą system przeznaczony do zastosowań komercyjnych, mieszkaniowych i biznesowych.
