Carport VICA 3x2 – wiata fotowoltaiczna na 6 samochodów z 45 panelami PV

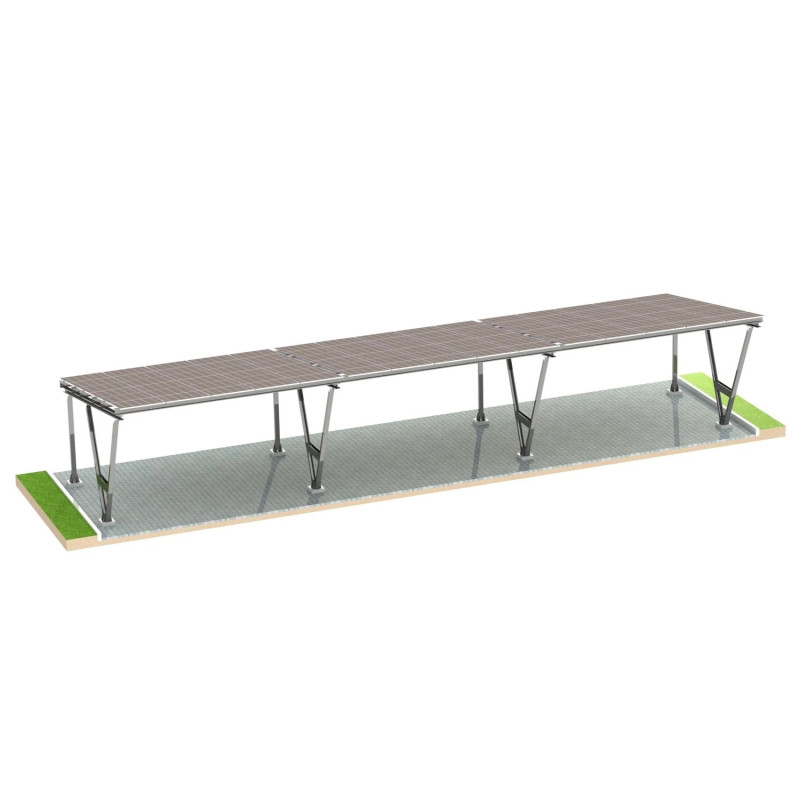

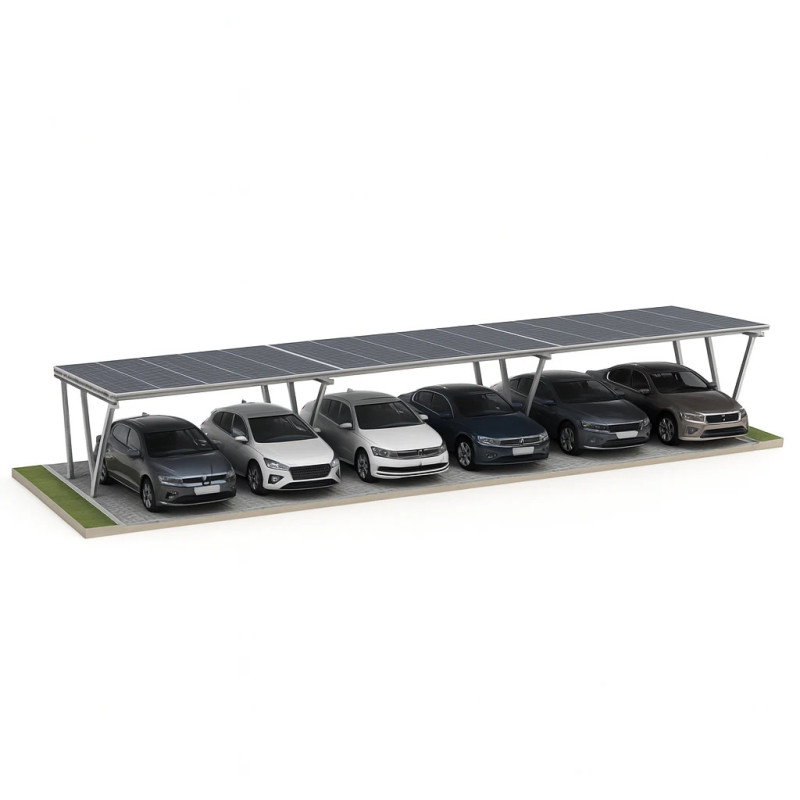

Carport VICA 3x2 to wariant konstrukcji VICA zaprojektowany z myślą o sześciu stanowiskach parkingowych oraz montażu 45 paneli fotowoltaicznych. Wszystkie miejsca znajdują się w jednym ciągu konstrukcyjnym, co pozwala stworzyć funkcjonalną i estetyczną przestrzeń parkingową zintegrowaną z instalacją PV.

Rozwiązanie sprawdzi się między innymi we wspólnotach mieszkaniowych, średniej wielkości firmach usługowych, gospodarstwach agroturystycznych oraz motelach. Jedna konstrukcja umożliwia realizację instalacji fotowoltaicznej o mocy 18–22 kWp, zapewniając spójny wygląd inwestycji i pozwalając ograniczyć konieczność prowadzenia kilku odrębnych projektów montażowych.

Logistyka i transport

Zestaw konstrukcyjny waży około 1988 kg i jest dostarczany transportem paletowym pod wskazany adres – bezpośrednio do klienta lub na plac budowy.

Faktura przesyłana jest drogą mailową po nadaniu przesyłki, natomiast dokumentacja techniczna znajduje się w paczce razem z dostarczanym zestawem.

Ze względu na konstrukcję przeznaczoną na sześć stanowisk parkingowych wymagane jest wykonanie fundamentów pod każdym słupem. W komplecie dokumentacji znajdują się rysunki wykonawcze fundamentów punktowych, które ułatwiają przygotowanie prac montażowych.

Parametry wytrzymałościowe

Konstrukcja została zaprojektowana z uwzględnieniem obciążenia wiatrem do 28 m/s (100,8 km/h) oraz obciążenia śniegiem do 1,6 kN/m² (około 163 kg/m²).

Podane parametry odpowiadają warunkom występującym w większości lokalizacji w Polsce i krajach UE, z wyłączeniem terenów wysokogórskich oraz bezpośrednich pasów przybrzeżnych.

Klasa wykonania konstrukcji EXC2 jest potwierdzona certyfikatem EN 1090-1, który dostarczany jest wraz z konstrukcją.

Szczegółowe dane techniczne

Poniższe zestawienie obejmuje najważniejsze parametry konstrukcyjne i materiałowe, przydatne podczas przygotowywania projektu instalacji, oferty handlowej lub uzgodnień z biurem projektowym.

Materiał konstrukcji i ochrona antykorozyjna

Profile stalowe wykonano ze stali konstrukcyjnej S350GD, której minimalna granica plastyczności wynosi 350 MPa. Elementy są obustronnie pokryte powłoką Magnelis ZM310, zawierającą cynk, 3,5% aluminium i 3% magnezu. Powłoka jest produkowana przez ArcelorMittal.

Zastosowanie powłoki Magnelis zapewnia wysoką odporność na korozję. Zgodnie z deklarowanymi parametrami produktu jej odporność jest około trzykrotnie wyższa niż w przypadku klasycznego ocynku ogniowego. Powłoka wspomaga również ochronę krawędzi po cięciu dzięki mechanizmowi samozaleczania.

Materiał dobrze sprawdza się w środowiskach narażonych na działanie chlorków, takich jak obszary, w których stosuje się sól drogową, oraz tereny nadmorskie. Wykazuje również dobrą odporność w atmosferach amoniakalnych, spotykanych między innymi w gospodarstwach rolnych i obiektach hodowlanych.

Elementy złączne wykonano z austenitycznej stali nierdzewnej A2-70. Połączenie stalowej konstrukcji z powłoką antykorozyjną i nierdzewnymi elementami złącznymi zostało zaprojektowane z myślą o długotrwałej eksploatacji i ograniczeniu potrzeby konserwacji.

Stosowane normy i standardy

Podczas produkcji konstrukcji stosowane są następujące normy i standardy:

• EN 1090-1, EN 1090-2, EN 1090-4 – wykonywanie konstrukcji stalowych i aluminiowych.

• PN-EN 1991-1-3 (Eurokod 1) – obciążenia śniegiem.

• PN-EN 1991-1-4 (Eurokod 1) – obciążenia wiatrem.

• PN-EN 1993-1-8 (Eurokod 3) – projektowanie połączeń stalowych.

• ISO 9001 – system zarządzania jakością.

Co zawiera zestaw?

Komplet przeznaczony do wariantu 3x2 obejmuje elementy potrzebne do montażu konstrukcji:

• Komplet profili stalowych: słupy, belki i wzdłużniki.

• 45 kompletów regulowanych klem bocznych do mocowania paneli fotowoltaicznych.

• Pełny zestaw elementów złącznych ze stali nierdzewnej A2-70.

• Obrazkową instrukcję montażu przedstawiającą kolejne etapy prac.

• Komplet dokumentacji projektowej: rysunki DXF oraz certyfikaty EN 1090-1, ISO 9001 i dokumentację GPSR.

Co należy dokupić osobno?

Do wykonania kompletnej instalacji fotowoltaicznej potrzebne będą dodatkowe elementy, które nie wchodzą w skład zestawu konstrukcyjnego:

• Panele fotowoltaiczne PV – do 45 sztuk, o maksymalnych wymiarach 1140 × 1950 mm i grubości 30–40 mm.

• Falownik oraz, w razie potrzeby, optymalizatory mocy.

• Okablowanie DC, złącza MC4 i zabezpieczenia dobrane zgodnie z projektem instalacji.

• Aparatura AC, w tym rozłącznik, ogranicznik przepięć i zabezpieczenia różnicowoprądowe.

VICA 3x2 – sześć stanowisk parkingowych i energia słoneczna
