Carport VICA 2x2 Cars – wiata fotowoltaiczna na 4 samochody z 30 panelami PV

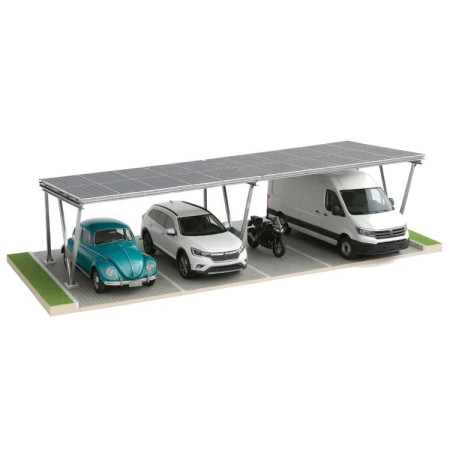

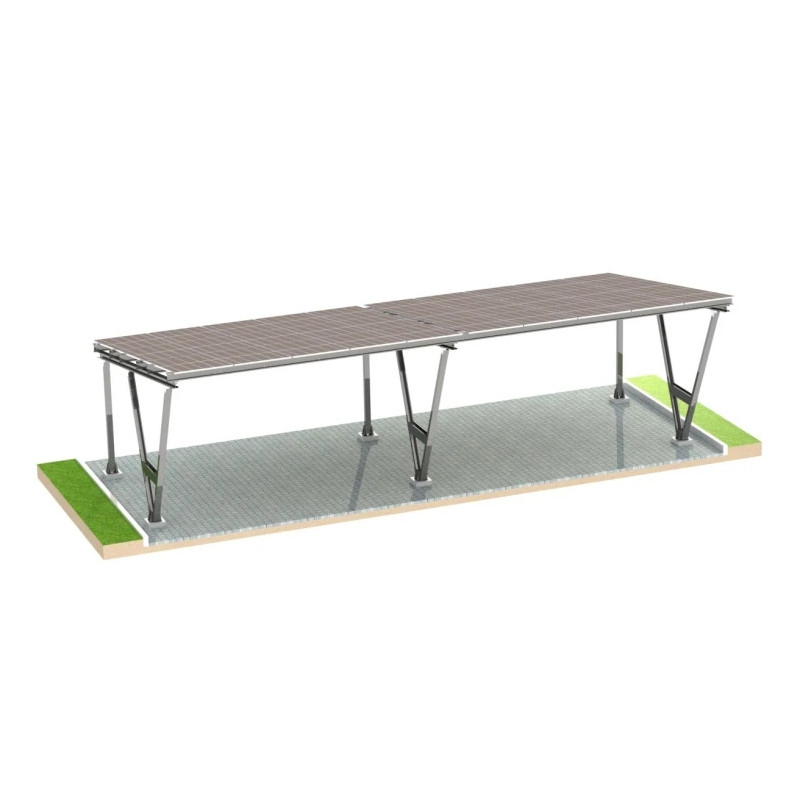

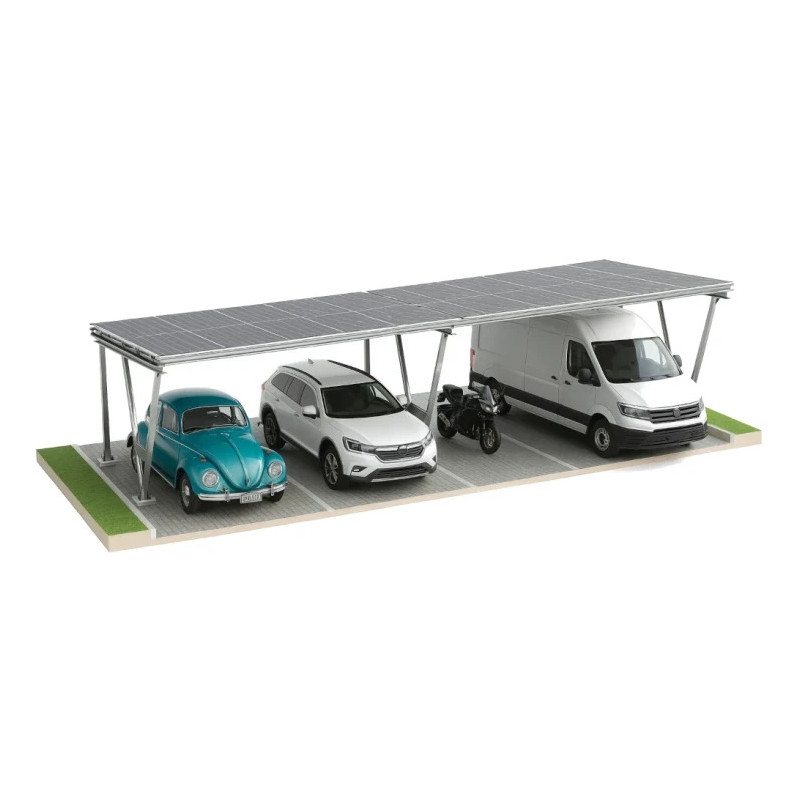

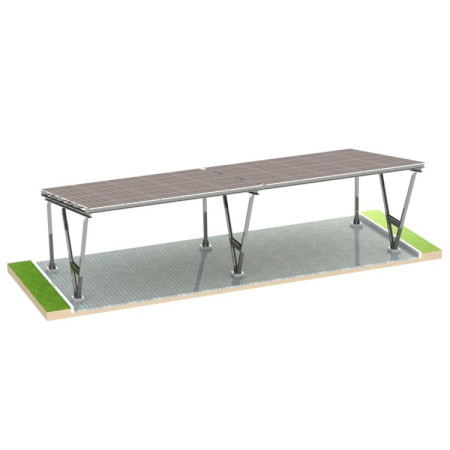

Carport VICA 2x2 Cars to wariant konstrukcji VICA przeznaczony do stworzenia czterech stanowisk parkingowych z możliwością montażu 30 paneli fotowoltaicznych. System składa się z dwóch modułów dwustanowiskowych ustawionych obok siebie i połączonych wspólną belką nośną.

To praktyczne rozwiązanie dla wspólnot mieszkaniowych, gospodarstw rolnych, małych przedsiębiorstw oraz rodzin posiadających kilka samochodów. Jedna wspólna konstrukcja zapewnia zadaszenie czterech miejsc parkingowych i umożliwia wykonanie jednej instalacji fotowoltaicznej o typowej mocy 12–15 kWp.

Kompletny zestaw waży około 1331 kg i jest dostarczany transportem paletowym pod wskazany adres. Dostawa może zostać zrealizowana bezpośrednio do klienta lub na plac budowy. Takie rozwiązanie usprawnia organizację realizacji w terenie, ograniczając konieczność przeładunku towaru pomiędzy magazynami oraz dodatkowe operacje logistyczne.

Wytrzymałość konstrukcji i parametry projektowe

Konstrukcja została zaprojektowana z uwzględnieniem obciążenia wiatrem do 28 m/s (100,8 km/h) oraz obciążenia śniegiem do 1,6 kN/m² (około 163 kg/m²). Parametry te odpowiadają warunkom występującym w wielu lokalizacjach Europy Środkowej.

Klasa wykonania konstrukcji EXC2 jest potwierdzona certyfikatem EN 1090-1.

Szczegółowe dane techniczne

Poniższe zestawienie zawiera najważniejsze parametry konstrukcji, materiałów oraz mocowania paneli, przydatne podczas przygotowywania projektu instalacji i oferty handlowej.

Stal konstrukcyjna i ochrona antykorozyjna

Konstrukcję tworzą profile słupów i belek wykonane ze stali konstrukcyjnej S350GD, której minimalna granica plastyczności wynosi 350 MPa. Elementy stalowe są pokryte obustronną powłoką ogniową Magnelis ZM310, zawierającą cynk, 3,5% aluminium oraz 3% magnezu. Powłoka jest produkowana przez ArcelorMittal.

Klemy i okucia wykonano z austenitycznej stali nierdzewnej A2-70.

Powłoka Magnelis wyróżnia się wysoką odpornością na korozję – według opisu produktu nawet trzykrotnie większą niż ocynk ogniowy o tej samej grubości. Zapewnia również ochronę krawędzi po cięciu oraz dobrą odporność w środowiskach narażonych na działanie chlorków, takich jak obszary stosowania soli drogowej i tereny nadmorskie, a także w atmosferach amoniakalnych występujących m.in. w gospodarstwach rolnych i obiektach hodowlanych.

Normy i standardy

Przy produkcji konstrukcji stosowane są następujące normy i standardy:

• EN 1090-1, EN 1090-2, EN 1090-4 – wykonywanie konstrukcji stalowych i aluminiowych.

• PN-EN 1991-1-3 (Eurokod 1) – obciążenia śniegiem.

• PN-EN 1991-1-4 (Eurokod 1) – obciążenia wiatrem.

• PN-EN 1993-1-8 (Eurokod 3) – projektowanie połączeń stalowych.

• ISO 9001 – system zarządzania jakością.

Co zawiera zestaw?

W komplecie otrzymujesz elementy niezbędne do montażu konstrukcji w wariancie 2x2:

• Komplet profili stalowych obejmujący słupy, belki i wzdłużniki.

• 30 kompletów regulowanych klem bocznych do mocowania paneli.

• Pełny zestaw elementów złącznych ze stali A2-70: śruby, nakrętki i podkładki.

• Obrazkową instrukcję montażu z rysunkami przedstawiającymi kolejne etapy.

• Komplet dokumentacji projektowej: pliki DXF, certyfikaty i dokumentację GPSR.

Co należy dokupić?

Do uruchomienia kompletnej instalacji fotowoltaicznej potrzebne będą dodatkowe elementy, które nie wchodzą w skład zestawu konstrukcyjnego:

• Panele fotowoltaiczne PV – do 30 sztuk, o maksymalnych wymiarach 1140 × 1950 mm i grubości 30–40 mm.

• Falownik oraz, w razie potrzeby, optymalizatory mocy.

• Okablowanie DC, złącza MC4 i zabezpieczenia dobrane zgodnie z projektem instalacji.

• Aparatura AC do rozdzielni budynku, w tym rozłącznik, ogranicznik przepięć i zabezpieczenia różnicowoprądowe.

VICA 2x2 Cars – cztery miejsca parkingowe i energia ze słońca

Carport VICA 2x2 Cars łączy zadaszenie czterech stanowisk parkingowych z możliwością montażu 30 paneli fotowoltaicznych. Stalowa konstrukcja S350GD, powłoka Magnelis ZM310 i elementy złączne ze stali nierdzewnej A2-70 stanowią podstawę trwałego rozwiązania dla zastosowań prywatnych, komercyjnych i rolniczych.
