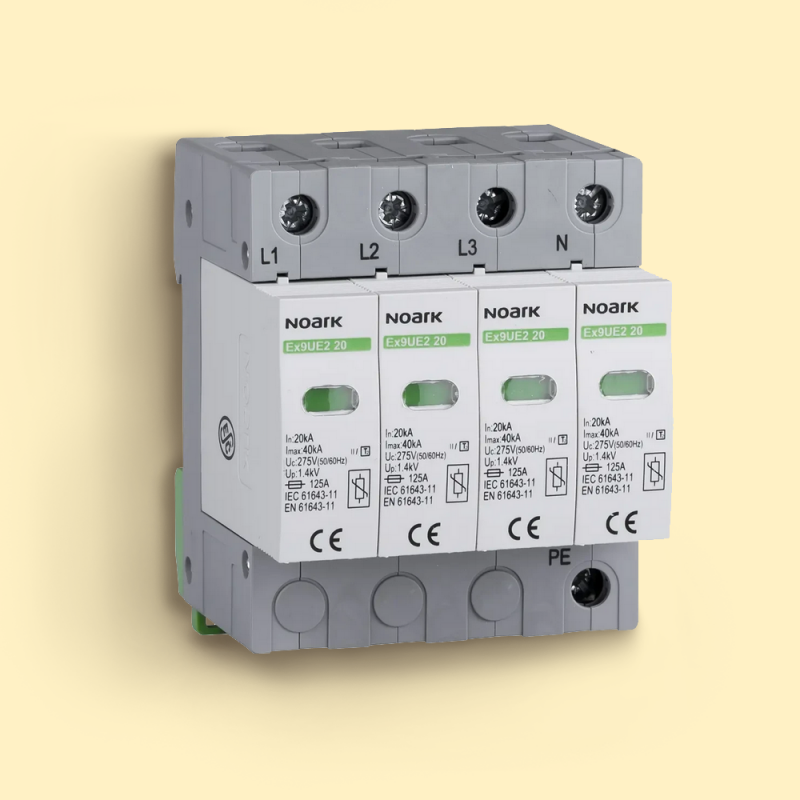

Ochrana proti přepětí, typ II, 275 V AC, 20 kA, vyměnitelný cartridge, 4-pólový

Přepěťová ochrana, Typ II, 275 V AC, 20 kA, vyměnitelný vložka, 4-pólový

Přepěťová ochrana Ex9UE2 je pokročilá přepěťová ochrana třídy II, optimalizovaná pro provoz při napětí 275 V AC, s výbojovou schopností 20 kA (8/20 μs). Tato 4-pólová přepěťová ochrana je určena pro fotovoltaické systémy a poskytuje efektivní ochranu proti tranzientním přepětím způsobeným rychlým přepínáním nebo nepřímými údery blesků (reziduální účinky).

Série Ex9UE2 splňuje normy třídy II (Typ 2, T2, C) a byla testována podle EN 61643-11. Doporučuje se instalovat tento typ SPD každých 10-20 metrů délky kabelu, zejména na hlavních a vedlejších distribučních panelech. Účinně spolupracuje se SPD třídy I ze série Ex9UE1 a poskytuje komplexní ochranu systému.

Konstrukce na bázi varistorů oxidu kovu zaručuje krátký čas odezvy. Modulární konstrukce s vyměnitelnými vložkami umožňuje rychlou a snadnou výměnu funkčních modulů v případě překročení životnosti MOV v důsledku častých přepětí.

Obecné parametry:

Typ: II (Třída II, T2, C) Nominální vybíjecí proud: 20 kA (8/20 μs) na modul, 40 kA pro NPE modul Maximální trvalé provozní napětí (Uc): od 275 V do 440 V AC Připojení: 4+0 Konstrukce modulové zásuvky S a bez vzdáleného signalizačního kontaktu Indikace stavu zařízení Mechanické parametry:

Šířka zařízení: 17,5 mm (na pól/modul) Výška zařízení: 83 mm (89 mm se sponou na kolejnici) Velikost rámu: 45 mm Typ montáže: Fixní Montáž: Snadná montáž na kolejnici 35 mm DIN Poloha montáže: Volitelná Ochranná třída: IP40, svorky IP20 Svorky: Připojený výtah + otevřená čelist, šrouby M5 Kapacita svorek: 2,5 - 35 mm² Utahovací moment svorek: 2 - 3,5 Nm Kapacita svorek vzdálené signalizace: 0,14 - 1,5 mm² Vnitřní prostor Okolní teplota: -40 - +80 °C Výška: ≤ 2000 m Relativní vlhkost: 30-90% Hmotnost (na pól): 0,11 kg Rozměry:

9,5x8x7,5
