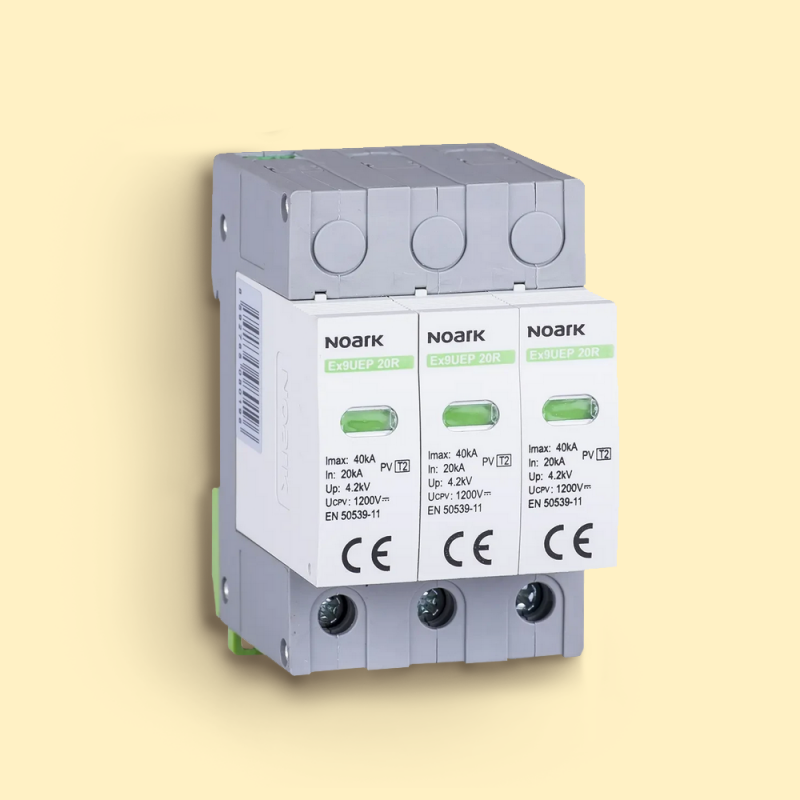

Ochrana proti přepětí SPD Ex9UEP, typ II pro neuzemněné PV systémy (KBH-PV-200)

Omezovač přepětí SPD Ex9UEP, typ II, 3 moduly šíř., pro neuzemněné systémy PV

Omezovač přepětí SPD Ex9UEP je pokročilou ochranou proti přepětí typu II, optimalizovanou pro zvládání skoků napětí až do 1200 V DC. Speciálně navržený pro neuzemněné systémy PV, tento ochranný prvek poskytuje efektivní ochranu proti vážným skokům napětí, bleskovým úderům a jiným elektrickým rušením, které mohou nastat v fotovoltaických instalacích. Díky kompaktní konstrukci, skládající se ze 3 modulů šířky, se snadno integruje do konfigurace fotovoltaického systému.

Omezovače přepětí Ex9UEP DC jsou ideální pro fotovoltaické aplikace, splňují normy EN 50539-11 pro třídu PV T2 (třída II, typ 2, C). Přední panel je vybaven displejem pro monitorování stavu zařízení a vzdáleného signálního konektoru pro dálkové ovládání. Konstrukce zásuvkového modulu umožňuje snadnou výměnu modulu bez nutnosti vypínání zařízení.

Všeobecné parametry:

Střídavý proud: Omezovače přepětí pro fotovoltaické systémy

Třída Ochrany přepětí: PV T2 (třída II, typ 2, C)

Splnění normy: EN 50539-11

Nominální proud úniku: 20 kA (8/20 μs) pro kanál

Maximální proud úniku (Imax): 40 kA (8/20 μs)

Maximální trvalé pracovní napětí (UCPV): od 600 do 1500 V stejnosměrného proudu

Pro uzemněné a neuzemněné systémy PV

Konstrukce zásuvkového modulu s displejem stavu

Volitelný dálkový signalizační kontakt

Mechanické parametry:

Šířka zařízení: 17,5 mm (na modul)

Výška zařízení: 83 mm (89 mm s držákem na kolejnici)

Velikost rámečku: 45 mm

Typ montáže: Trvalá

Montáž: Snadná montáž na montážní lištu 35 mm (DIN)

Montážní pozice: Libovolná volba

Ochranný stupeň: IP40, svorky IP20

Svorky: Pružinové, šrouby M5

Kapacita svorek: 2,5 - 25 mm2

Moment utažení svorek: 2 - 3,5 Nm

Kapacita svorek dálkových stykačů: 0,14 - 1,5 mm2

Umístění: Vnitřní prostor

Instalační třída: III

Stupeň znečištění: 2

Dostupnost: Nedostupné

Teplota okolí: -40 až +70 °C

Nadmořská výška: ≤ 2000 m

Relativní vlhkost: 5 - 95 %

Hmotnost (na tyči): 0,12 kg

Dostupná konfigurace:

Rozsah napětí: 1000 V DC

Typ: II

Počet modulů: 3

Rozsah napětí: 1200 V DC

Typ: II

Počet modulů:
